Beskyttet vs uskærmet patchpanel: Hvilket har du brug for?

Vælg et afskærmet patchpanel, hvis dine kabler løber i nærheden af motorer, fluorescerende forkoblinger, elevatorer, svejseudstyr, MRI-rum eller tæt rør, der deles med elledninger. Vælg et uafskærmet patchpanel til standardkontorer, butikslokaler, skoler og boliginstallationer, hvor elektromagnetisk interferens er minimal. Beslutningen kommer ned til et spørgsmål: Hvor meget elektrisk støj sidder der i nærheden af din kabelsti. Hvis svaret er meget, beskytter afskærmning signalintegriteten; hvis svaret er meget lidt, leverer uskærmet hardware den samme dataydelse til en lavere pris og med en enklere installation.

Hvad adskiller skærmet fra uskærmet konstruktion

Begge paneltyper afslutter det samme parsnoede kabel og understøtter de samme kategoriklassificeringer, men den fysiske opbygning er forskellig ved porten og bagsiden af panelet.

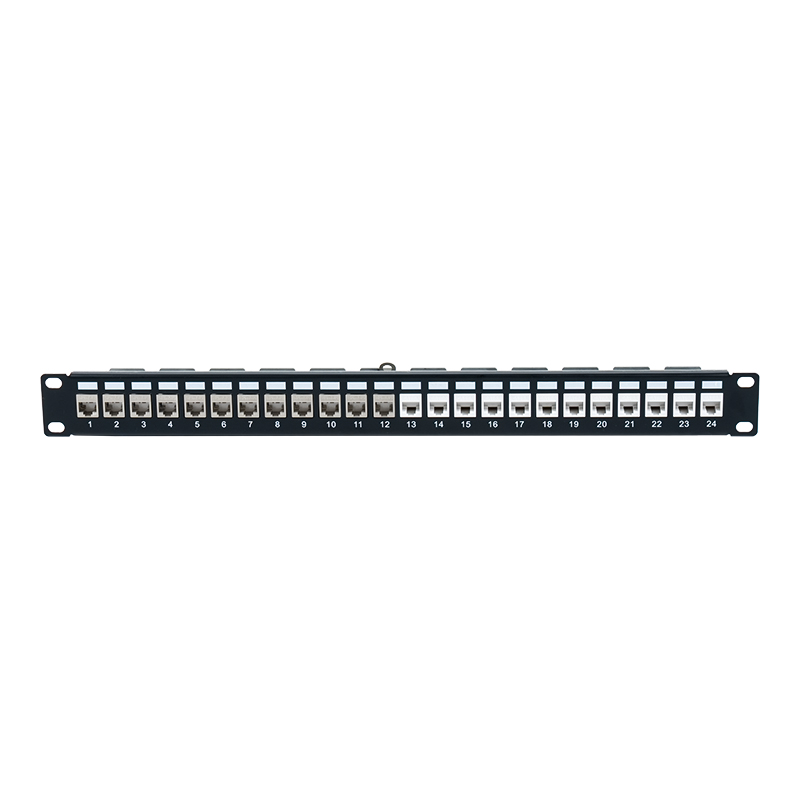

Afskærmede (STP/FTP) patchpaneler

Et afskærmet panel omslutter hver port, eller hele panelets krop, i en metalfolie eller et fletlag, der er bundet til stativets jordjord. Dette skjold opfanger elektromagnetisk interferens, før det når kobberparrene, hvilket forhindrer krydstale og ekstern støj i at ødelægge signalet. Afskærmede paneler kræver en kontinuerlig jordvej fra panelet til stativrammen og i sidste ende til bygningsgrunden, fordi et ubundet skjold kan opføre sig som en antenne og indføre støj i stedet for at blokere det.

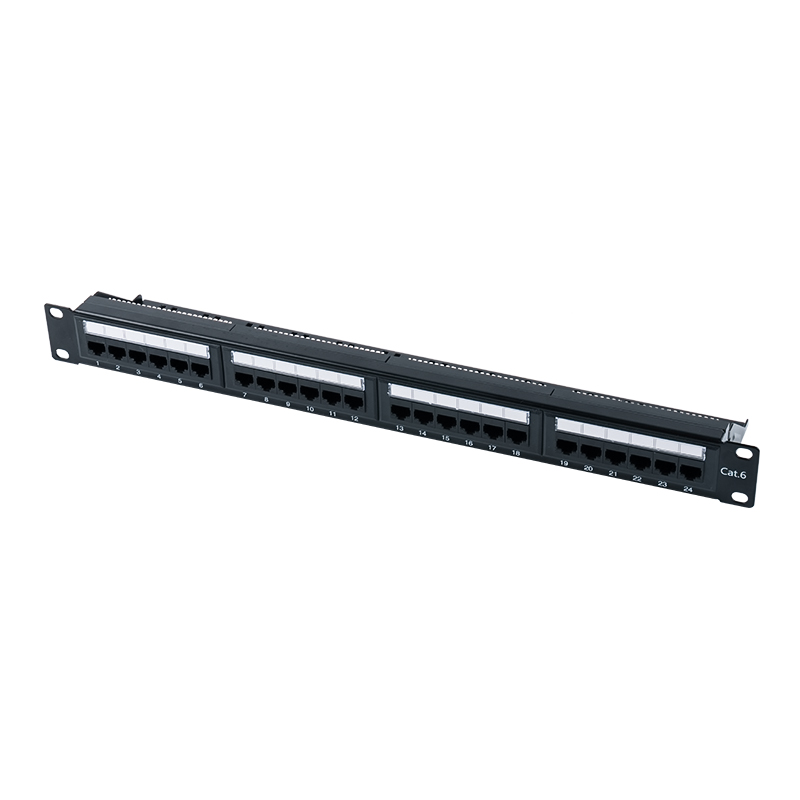

Uafskærmede (UTP) patchpaneler

Et uafskærmet panel er udelukkende afhængig af de interne pars snoningshastighed for at udligne interferens. Der er ingen metalskærm og ingen jordingskrav, hvilket gør installationen hurtigere og selve hardwaren lettere og billigere. I et støjsvagt miljø er twisted-pair-annullering alene tilstrækkelig til at holde et Cat6- eller Cat6A-link inden for dens fejlratespecifikation.

Når du har brug for et skærmet patchpanel

Afskærmning tjener sine omkostninger, når installationen sidder tæt på en konsekvent støjkilde. Tabellen nedenfor viser almindelige scenarier hentet fra rigtige implementeringsmiljøer.

Industrigulve og fabrikker	Drev med variabel frekvens, svejseudstyr og store motorer genererer stærk EMI, som uskærmet kabel ikke kan afvise.
Datacentre med høj porttæthed	Medfølgende kabler, der løber i fælles bakker, skaber gensidig krydstale; afskærmning isolerer hvert led.
Hospitaler og billedbehandlingssuiter	MR- og diagnoseudstyr udsender interferens, der kan forstyrre følsom netværkstrafik i nærheden.
Bygninger med fælles strømledning	Ethvert løb parallelt med elektriske rør i mere end et par meter drager fordel af afskærmning.
10GBASE-T-implementeringer over Cat6A	Højere frekvenser op til 500 MHz er mere følsomme over for fremmede krydstale, så afskærmede Cat6A-paneler er almindelige i nye 10 Gbps builds.

Når et uskærmet patchpanel er det praktiske valg

De fleste kommercielle netværk og bolignetværk støder aldrig på de ovenfor beskrevne interferensniveauer. For et standardkontor, der kører Cat6 med 1 Gbps eller endda 10 Gbps inden for afstandsgrænsen på 37 til 55 meter, yder uafskærmede patchpaneler identisk med skærmede med hensyn til datagennemstrømning. Besparelserne kommer fra tre steder: lavere panelomkostninger, ingen jordforbindelseshardware eller bindingsstropper og hurtigere afslutning, da installatører ikke behøver at administrere en skærmforbindelse ved hver port. For skoler, detailbutikker, små kontorer og hjemmenetværk er uafskærmet standard og omkostningseffektiv mulighed.

Side-by-side sammenligning

Faktor	Beskyttet patchpanel	Uafskærmet patchpanel
EMI afvisning	Høj, blokerer ekstern elektrisk støj	Moderat, afhænger kun af partwist
Jording påkrævet	Ja, kontinuerlig binding til stativjord	Nej
Installationstid	Længere, jordrem og bindingskontrol er nødvendig	Kortere, standard punch-down kun
relative omkostninger	Højere, typisk 20 til 40 procent mere pr. port	Lavere basisomkostninger
Bedste pasform	Industrianlæg, datacentre, 10GBASE-T kører i nærheden af EMI	Kontorer, hjem, skoler, standard kommerciel kabling

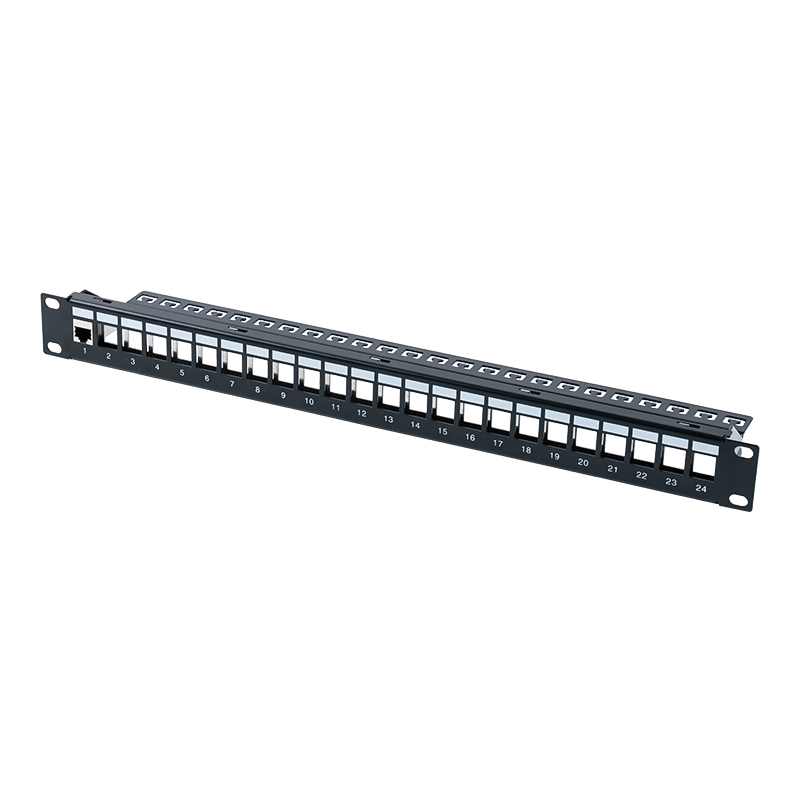

Produktsortiment af skærmet patchpanel

Nedenfor er et eksempel på skærmede patch-panelformater fremstillet til Kategori 6- og Cat6A-kabler, der dækker portantal fra 8 til 24 og rackbredder fra 10-tommer til hele 19-tommer.

Category 6 19-inch 1U shielded 24-port patch panel

SP-3217SK24-C6A

Cat6 skærmet 24-ports

Cat6e 19-inch 0.5U shielded 24-port patch panel

SP-3262SK24-C6A

Cat6e afskærmet 0,5U

Category 6 1U shielded 12-port patch panel

SP-3215SK12-C6

Cat6 skærmet 12-ports

Category 6 1U shielded 8-port patch panel

SP-3216SK8-C6

Cat6 skærmet 8-ports

Category 6 10-inch 1U shielded 12-port patch panel

SP-3250SK12-C6

Cat6 skærmet 10 tommer

Jordingskrav for skærmede paneler

Et afskærmet panel fungerer kun korrekt, når skærmen har en vej med lav modstand til jord. At springe dette trin over er den mest almindelige installationsfejl og kan få en skærmet kørsel til at fungere dårligere end en uskærmet.

Limning af stativet

Selve stativrammen har brug for en dedikeret jordleder, typisk dimensioneret til 6 AWG eller større, ført til bygningens hovedjordingsskinne.

Limning af hvert panel

Afskærmede paneler bruger jordforbindelsessko, skruer eller flettede stropper ved panelchassiset. Hvert panel i stativet skal binde til det samme jordpunkt for at undgå jordsløjfer mellem tilstødende paneler.

Kontrol af kontinuitet

Efter installationen skal en kontinuitetstest mellem panelskærmen og bygningsjorden læse godt under 1 ohm. Alt, hvad der er højere, peger på en løs luge eller en manglende bindingsjumper.

Almindelige fejl ved valg af paneltype

To fejl dukker gentagne gange op i feltrevisioner. Den første er at installere afskærmet hardware uden at jorde det, hvilket øger omkostningerne uden at tilføje beskyttelse og kan introducere brummen eller støjoptagelse. Den anden er at bruge uafskærmede paneler i en kørsel, der deler en bakke med trefaset strømledning, hvilket fører til intermitterende pakketab, som er vanskeligt at diagnosticere i efterhånden. Ved at matche panelet til det faktiske elektriske miljø, i stedet for at standardisere til én type på tværs af en hel bygning, undgås begge problemer.

Ofte stillede spørgsmål

Forbedrer et afskærmet patchpanel hastigheden?

Nej. Afskærmning hæver ikke den maksimale datahastighed for en kategorivurdering; det reducerer fejlraten i støjende miljøer, hvilket holder linket kørende med dets nominelle hastighed i stedet for at falde til en lavere forhandlet hastighed.

Kan skærmede og uskærmede paneler blandes i samme stativ?

Ja, men de skærmede porte skal stadig bruge skærmede patch-ledninger og keystone-stik ende mod ende. Blanding af et afskærmet panel med uafskærmede ledninger annullerer afskærmningsfordelen for det link.

Er der krævet skærmet kabler til Cat6A ved 10 Gbps?

Ikke strengt påkrævet, men skærmet Cat6A er almindelig praksis i tætte installationer, fordi det reducerer fremmed krydstale mellem tilstødende bundtede kabler, hvilket bliver mere af en faktor ved 500 MHz.

Hvor meget mere koster et skærmet patchpanel?

Afskærmede paneler kører typisk 20 til 40 procent højere pr. port end uafskærmede ækvivalenter, hovedsageligt på grund af det metalafskærmende materiale og jordingsudstyr, der følger med panelet.
