Hvor skal et patchpanel installeres?

Direkte svar: Hvor og hvordan man installerer et patchpanel

A patch panel skal installeres direkte ved siden af den netværksswitch, den betjener , typisk i et serverrack eller på en sikker vægoverflade. Til stativinstallationer er de mest almindelige størrelser 1U (1,75 tommer / 44,45 mm) til 24-ports paneler med standarddensitet og 2U (3,5 tommer / 88,9 mm) til 48-ports konfigurationer. Vælg vægmonterede paneler til små kontorer, FTTH eller miljøer med begrænset plads; vælg rackmonterede paneler til datacentre, virksomhedskerner og netværk med høj tæthed, der kræver skalerbarhed. Kobberpaneler bruger punch-down terminering med TIA/EIA-568 ledningsstandarder, mens fiberpaneler kræver at opretholde en minimum bøjningsradius på 5 tommer til kabler og 1,5-2 tommer til individuelle tråde.

Optimal installationsplacering for patchpaneler

Den fysiske placering af et patchpanel påvirker direkte netværkets ydeevne, køleeffektivitet og langsigtede vedligeholdelsesomkostninger. Dårlig placering kan øge fejlfindingstiden med 30-40 % og fremskynde kabelnedbrydning.

Best Practices for rackplacering

I et serverrack skal patchpanelet placeres direkte ved siden af den kontakt, den betjener , med en 1U horisontal kabelmanager klemt mellem dem. Dette "patchpanel → kabelmanager → switch"-mønster er industristandarden for ren kabelstyring. Placer tungt udstyr som UPS-systemer i bunden af ​​stativet for stabilitet, og placer kernekontakter centralt for at minimere patch-ledningslængder. Ifølge det amerikanske energiministerium er styring af luftstrømmen afgørende for datacenterets effektivitet, så sørg for, at tætte kabelføringer ikke blokerer for udstyrsventilatorer.

Miljøhensyn

Patchpaneler bør installeres i klimakontrollerede miljøer væk fra kilder med høj elektromagnetisk interferens (EMI). For afskærmede (STP) installationer er jording obligatorisk. I vægmonterede scenarier skal du finde nitter eller bruge træplader til sikker fastgørelse. Sørg altid for, at installationsoverfladen kan bære vægten: et fuldt belastet 48-ports fiberpanel kan veje 8-12 lbs, mens kobberpaneler med kabelbundter kan overstige 15 lbs.

Krav til serviceløkke

Efterlad altid en minimum 5 fods serviceslap i patchpanelets ende for at imødekomme fremtidige bevægelser, tilføjelser og ændringer. Denne servicesløjfe skal følge et figur-8-mønster for uskærmede kabler for at minimere krydstale eller et cirkulært mønster for afskærmede kabler. Det dyreste kabel i enhver installation er det, der er 1 tomme for kort.

Valg af den rigtige patchpanelstørrelse til dit serverrack

Størrelsen på rackenheden (U) bestemmer, hvor meget lodret plads et patchpanel optager i et standard 19-tommer serverrack. Valg af den korrekte størrelse afbalancerer porttæthed mod kabelhåndtering og luftstrøm.

1U paneler: Maksimal tæthed, minimal plads

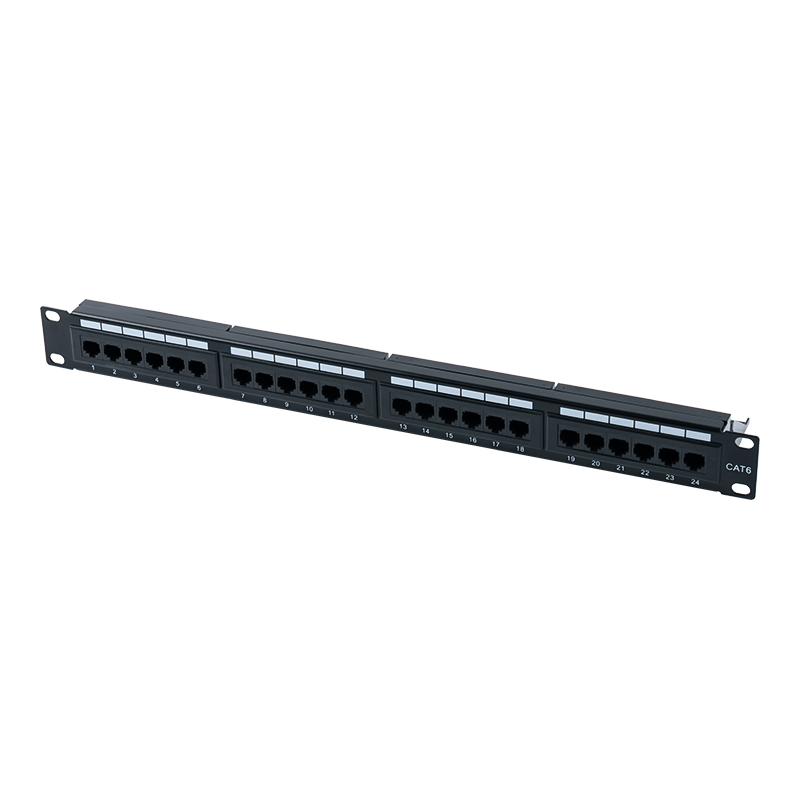

A 1U patch panel er den mest pladseffektive mulighed, der passer til 24 standard RJ45-porte eller op til 48 højdensitetsporte på kun 1,75 tommer lodret rackplads. 1U-paneler med høj densitet er ideelle, når rackpladsen er begrænset, men de kræver omhyggelig kabelstyring. Den snævrere portafstand (ofte 0,5 tommer mellem porte versus 0,75 tommer på 2U-paneler) gør individuel kabelsporing vanskeligere og kan hæmme luftstrømmen omkring tilstødende switchporte.

2U-paneler: Balancen mellem tæthed og håndterbarhed

A 2U patch panel fordobler det lodrette rum til 3,5 tommer, der typisk rummer 48 standardporte. Dette ekstra rum forbedrer kabelstyringen betydeligt, reducerer overbelastning af havnene og forenkler fejlfinding. For netværk med 40–70 aktive forbindelser giver et 2U panel bedre langsigtet servicevenlighed end to stablede 1U paneler. Den ekstra plads giver også mulighed for bedre mærkning og reducerer belastningen af ​​patch-ledninger.

Planlægning for fremtidig vækst

En pålidelig retningslinje er at sørge for 25–30 % flere patch-panelporte end påkrævet i øjeblikket . Hvis din indledende implementering har brug for 70 netværksforbindelser, vil installation af en 96-ports løsning (typisk to 48-ports 2U-paneler eller fire 24-ports 1U-paneler) forhindre dyrt omarbejde. Denne buffer rummer nye enheder, afdelingsudvidelser og midlertidige forbindelser uden at forstyrre eksisterende infrastruktur.

Vægmonterede vs. rackmonterede patchpaneler: Scenarieanalyse

Valget mellem vægmonterede og rackmonterede patchpaneler afhænger af pladstilgængelighed, netværksskala, udstyrsvægt og tilgængelighedskrav. Hvert format tjener forskellige operationelle behov.

Hvornår skal man vælge vægmonterede patchpaneler

Vægmonterede paneler er det optimale valg til:

• Små virksomhedsnetværk med færre end 48 forbindelser
• Fiber til hjemmet (FTTH) termineringspunkter
• Teleindgange og serviceskabe uden gulvplads til stativer
• Detailbutikker, klasseværelser og afdelingskontorer med begrænset it-infrastruktur
• Midlertidige eller feltimplementeringer, der kræver hurtig installation

Vægmonterede paneler understøtter typisk 12, 24 eller 48 fibre/porte og har hængslede dæksler til frontadgang. De monteres i øjenhøjde eller over døråbninger for at beskytte mod fysisk skade og samtidig bevare tilgængeligheden.

Hvornår skal man vælge rackmonterede patchpaneler

Rackmonterede paneler er afgørende for:

• Datacentre og virksomhedskernenetværk med 50 forbindelser
• Miljøer, der kræver fiberoptisk splejsning med høj tæthed
• Opsætninger med tungt udstyr (servere, UPS-systemer, storage-arrays)
• Netværk forventer 20 % årlig vækst i tilsluttede enheder
• Installationer, der kræver organiseret kabelstyring og kølesystemer

Rack-monterede paneler passer til standard 19-tommer eller 23-tommer rack-skabe og tilbyder udskydelige skuffer til vedligeholdelse, hvilket reducerer nedetiden betydeligt. Et 42U rack kan rumme cirka 20 servere plus 1U patchpaneler og 2U UPS-systemer.

Trin-for-trin installation af kobberpatchpanel

Kobberpatchpaneler afslutter parsnoede Ethernet-kabler (Cat5e, Cat6, Cat6a) ved hjælp af punch-down-blokke eller keystone-stik. Korrekt installation sikrer signalintegritet og forenkler fremtidig fejlfinding.

Nødvendigt værktøj og materialer

• Patchpanel (1U eller 2U, matchende kabelkategori)
• Punch-down værktøj med 110 blade
• Trådstripper og kabelafskærer
• Kabeltester (kontinuitets- og ledningskort)
• Velcro krog-og-løkke stropper (brug aldrig nylon lynlås på uskærmet kabel)
• Etiketmaskine og permanent selvklæbende etiketter
• Stativskruer eller vægmonteringsbeslag med passende ankre

Installationsprocedure

1. Monter panelet: Til stativmontering rettes panelet ind med stativskinner og fastgøres med møtrikker og skruer. Til vægmontering skal du bruge et vaterpas for at sikre, at beslaget er lodret, markere borehuller, indsætte gipsvægsankre om nødvendigt, og fastgøre beslaget med skruer.
2. Forbered kabelindføring: Bestem, om kabler kommer fra toppen (broforbundne stikkontakter) eller bunden (jordede stik), og monter i overensstemmelse hermed. Opret en figur-8 serviceløkke med mindst 5 fod slæk for at imødekomme fremtidige ændringer.
3. Strip og organiser: Fjern den ydre kappe for at afsløre 1-1,5 tommer af individuelle ledningspar. Drej kun den nødvendige minimumlængde (typisk 0,5 tommer) for at bevare twistintegriteten og minimere krydstale.
4. Afslut ledninger: Følg TIA/EIA-568A- eller 568B-farvekoden, der er trykt på panelet, indsæt hver ledning i den tilsvarende spalte og slå fast med 110-værktøjet, indtil klingen afskærer den overskydende leder. Sørg for, at isoleringen, ikke kun kobberet, sidder i IDC-terminalen.
5. Installer Keystone-stik (hvis modulopbygget): For paneler i keystone-stil skal du først terminere kabler til individuelle jackstik og derefter klikke dem ind i panelrammen. Match kabelidentifikationsetiketter med portnumre, før de klikker på plads.
6. Test hver port: Brug en kabeltester til at kontrollere kontinuitet, korrekt pinout og fravær af kortslutninger. Test, før du patcher til switchen for at isolere problemer på panelniveau.
7. Etiket og dokument: Sæt permanente etiketter på både panelportene og fjernudgangene. Dokumenter panellayoutet, inklusive portnumre, destinationsplaceringer og kabelkategorier.
8. Administrer kabler: Før patch ledninger gennem vandrette kabel managers ved hjælp af velcro stropper. Oprethold 1-tommers adskillelse mellem medfølgende kabelgrupper for at reducere alien crosstalk (ANEXT).

Trin-for-trin installation af fiberoptisk patchpanel

Fiberoptiske patchpaneler kræver større pleje end kobber på grund af glastrådes skrøbelighed og følsomhed over for forurening. En enkelt støvpartikel kan forårsage 3 dB eller mere af signaltab .

Kritiske forholdsregler før installation

• Træn ind i kabinettet fra siden eller bunden for at minimere risikoen for vandindtrængning
• Installer tyller på alle kabelindgangsåbninger for at forhindre gnidninger
• Rengør alle metalspåner og snavs fra kabinettet før kabelgennemføring
• Skær de første 5-10 fod fra kabelføringen for at eliminere sektioner, der potentielt bliver beskadiget under træk

Installationsprocedure

1. Monter kabinettet: Installer 1U, 2U eller 4U fiberkabinettet i stativet ved hjælp af de medfølgende skruer. For udskydbare skuffer skal du kontrollere, at den selvlåsende mekanisme fungerer korrekt for at forhindre utilsigtede fald under vedligeholdelse.
2. Forbered kabelslæk: Efterlad en standard kappe længde på 18 tommer af fri tråd inde i kabinettet. Dette giver tilstrækkelig arbejdslængde til splejsning og fremtidig omkonfiguration.
3. Oprethold bøjningsradius: Hold kabelløkker til en minimum bøjningsradius på 5 tommer til kappede fiberkabler. For individuelle fibertråde, vedligehold 1,5 til 2 tommer . Overtrædelse af disse grænser forårsager mikrobøjninger, der øger dæmpningen og kan permanent beskadige fiberen.
4. Rute hjemmeløbsfibre: Når en vandret plade er til stede, skal du placere hjemmeløbende (indkommende) fibre i den nederste del. Hvis pladen er lodret, skal du placere hjemmeløb i venstre side. Patch-kabler til udstyr optager den modsatte side.
5. Afslut og splejs: Forbind præterminerede pigtails til adapterpaneler, og sørg for portkorrespondance. For fusion splejsning, fastgør splejsninger i den integrerede splejsningsbakke. Afslut alle fiberender med det samme - lad ikke bare fibre stå usikrede.
6. Hætte ubrugte porte: Installer støvhætter på alle ubrugte fiberadaptere og terminerede ender umiddelbart efter installationen. Forurening er den førende årsag til nedbrydning af fibernet.
7. Aflastning og styring: Fastgør kun fiberkabler med krog og løkke. Brug aldrig plastikkabelbindere på fiber – de deformerer jakken og forringer signalstyrken. Giv trækaflastning ved alle indgangspunkter.
8. Mærkning: Mærk hvert fiberkabel med til/fra destinationsoplysninger. Sæt en paneletiket på indersiden af ​​skabets dør og en printbetegnelseslabel på ydersiden.

Ofte stillede spørgsmål om patchpaneler

Kan jeg blande kobber og fiber i det samme patchpanel?

Ja, modulære keystone patchpaneler tillader blanding af kobber Ethernet og fiberoptiske forbindelser inden for den samme 1U eller 2U ramme. Denne hybride tilgang er ideel til netværk, der går over til fiber eller kræver begge medietyper på distributionslaget. Sørg for, at panelrammen understøtter de specifikke keystone-stiktyper, du planlægger at bruge.

Hvor langt skal et patchpanel være fra kontakten?

Ideelt set bør patchpanelet være direkte ved siden af kontakten , kun adskilt af en 1U vandret kabelmanager. Denne konfiguration tillader brug af korte patch-kabler (typisk 1-3 fod), hvilket reducerer kabelrod, signalforringelse og omkostninger. Længden af ​​patchledninger bør aldrig overstige 10 meter (33 fod) til kobber Cat6-løb.

Hvad er forskellen mellem skærmede og uskærmede patchpaneler?

Afskærmede (STP) patchpaneler har metalhuse og jordforbindelsesledninger for at beskytte mod elektromagnetisk interferens (EMI). De er påkrævet i industrielle miljøer, nær elledninger, eller hvor fremmede krydstale er et problem. Uafskærmede (UTP) paneler er tilstrækkelige til standard kontormiljøer og koster cirka 20-30 % mindre. Bland aldrig afskærmede og uafskærmede komponenter i samme kanal.

Kan vægmonterede patchpaneler bruges udendørs?

De fleste vægmonterede patchpaneler er kun designet til indendørs brug. Udendørs installation kræver paneler med en passende IP-klassificering (minimum IP65) og vejrforsegling. Kontroller altid producentens miljøspecifikationer, før du installerer et patchpanel under ukontrollerede forhold.

Hvor ofte skal patchpaneler efterses?

Udfør visuelle inspektioner hver 6. måned og omfattende test årligt. Se efter løse forbindelser, beskadigede etiketter, kabelspændinger og støvophobning. I datacentre med høj trafik anbefales kvartalsvise inspektioner. Dokumenter alle ændringer under hver inspektion for at opretholde et nøjagtigt kabelinfrastrukturkort.
